Gummitopfmagnete Ø 41–50 mm
Gummitopfmagnete mit M4-Gewindezapfen verbinden einen Neodym-Magnetkern mit einer schwarzen Gummiummantelung und einer Schraubbefestigung für Ihr Bauteil. Die magnetische Haftfläche hält auf einer geeigneten Stahlfläche; die Gummierung wirkt rutschhemmend und hilft, empfindliche Oberflächen zu schonen. In dieser Größenkategorie finden Sie eine runde Ausführung mit Ø 43 mm und eine rechteckige Ausführung mit 43 × 31 mm. Entscheidend für die Auswahl sind die verfügbare Auflagefläche und die Zahl der benötigten Befestigungspunkte.
Neodym-Kern N42Schwarze GummiummantelungM4-Außengewinde
Sicherheit:Starke Magnete sind kein Spielzeug. Von Kindern fernhalten. Quetschgefahr beim Zusammenführen. Abstand zu Herzschrittmachern, Datenträgern und empfindlicher Elektronik halten.
Vorteile & Einsatzbereiche
Gummierte Kontaktfläche
Die Ummantelung hilft, lackierte Oberflächen zu schützen, und erhöht die Reibung. Kontaktflächen vor der Montage von Schmutz befreien.
Ein Befestigungspunkt
Die runde Ausführung Ø 43 mm besitzt einen M4-Zapfen. Sie eignet sich für Bauteile, die über einen einzelnen Schraubpunkt befestigt werden.
Zwei Befestigungspunkte
Die rechteckige Ausführung besitzt zwei M4-Zapfen mit 25 mm Abstand. Diese Anordnung hilft, das angeschraubte Bauteil gegen Verdrehen zu sichern.
Für Schilder, Displays und Halterungen
Typische Anwendungen sind Werbeschilder, Messeaufbauten sowie Leuchten- und Montagehalterungen an geeigneten Stahlflächen. Das Bauteil wird am Gewindezapfen befestigt; die magnetische Verbindung zur Stahlfläche kommt ohne Bohrung in dieser Fläche aus.
Prüfen Sie vor der Auswahl die Form der Auflagefläche, die Anschlussmaße Ihres Bauteils und die tatsächliche Belastungsrichtung. Die Gummierung ersetzt keine Prüfung des sicheren Halts am Einsatzort.
Technische Daten auf einen Blick
| Eigenschaft | Rund | Rechteckig |
|---|---|---|
| Abmessungen des Magnetkörpers | Ø 43 × 6 mm | 43 × 31 × 6 mm |
| Gesamthöhe | 12 mm | 12 mm |
| Befestigung | 1 × M4-Gewindezapfen | 2 × M4-Gewindezapfen |
| Gewindelänge | 6 mm | 6 mm |
| Zapfenabstand | Einzelner Zapfen | 25 mm |
| Magnetwerkstoff / Güte | NdFeB / N42 | NdFeB / N42 |
| Ummantelung | Schwarzer TPV-Gummi | Schwarzer Gummi |
| Angegebene Haftkraft* | ca. 10 kg | ca. 14 kg |
*Angaben der jeweiligen Produktseite für senkrechten Abzug an einer dicken, glatten Stahlplatte. Lack, dünnes Blech und Luftspalte reduzieren die Haftkraft. Diese Werte sind keine pauschale Traglastfreigabe für Ihre Anwendung und gelten nicht unverändert bei seitlicher Belastung.
Häufige Fragen
Was ist ein Gummitopfmagnet mit Gewindezapfen?
Ein gummiertes Neodym-Magnetsystem mit herausstehendem Außengewinde. Der Magnet haftet auf einer geeigneten Stahlfläche; am M4-Zapfen lässt sich ein Bauteil verschrauben. Die Gummiummantelung wirkt rutschhemmend und hilft, die Kontaktfläche zu schonen.
Sind alle Magnete dieser Kategorie rund?
Nein. Neben dem runden Modell mit Ø 43 mm enthält diese Kategorie ein rechteckiges Modell mit 43 × 31 mm. Die Angabe Ø 41–50 mm im Kategorienamen ist deshalb nicht als Durchmesserangabe für jedes Produkt zu verstehen.
Wann sind zwei Gewindezapfen sinnvoll?
Wenn ein angeschraubtes Bauteil seine Ausrichtung behalten soll. Das rechteckige Modell hat zwei M4-Zapfen im Abstand von 25 mm. Ihr Bauteil muss passende Befestigungsöffnungen aufweisen. Für einen einzelnen Befestigungspunkt kommt die runde Ausführung infrage.
Kann ich die angegebene Haftkraft als Traglast verwenden?
Nicht pauschal. Die angegebenen ca. 10 kg beim runden und ca. 14 kg beim rechteckigen Modell beziehen sich auf senkrechten Abzug unter den auf der Produktseite beschriebenen Bedingungen. Untergrund, Lackschichten, Luftspalte und seitliche Kräfte beeinflussen den Halt. Prüfen Sie die Befestigung unter den tatsächlichen Einsatzbedingungen.
Bestehen beide Ummantelungen aus TPV?
TPV ist auf der Produktseite des runden Ø-43-mm-Modells angegeben. Beim rechteckigen Modell ist eine schwarze Gummiummantelung beschrieben, jedoch keine konkrete Gummisorte. Eine gemeinsame TPV-Spezifikation wird daher nicht vorausgesetzt.

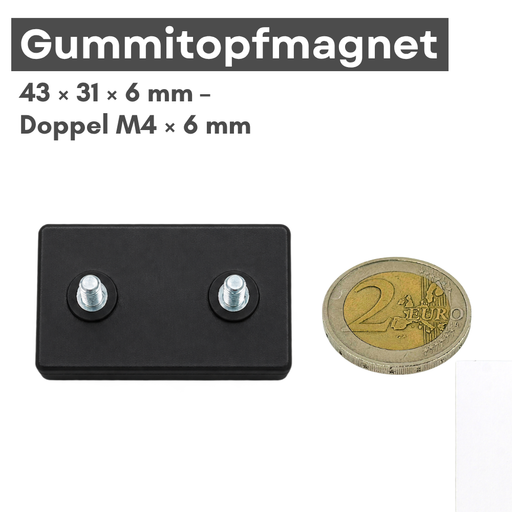

Neodym Magnet Gummitopfmagnet 43 x 31 x 6 mm mit 2 x M4 Gewindezapfen – hohe 14 kg Haftkraft verdrehsicher
Magnet Shop
Ursprünglicher Preis
€12,99
-
Ursprünglicher Preis
€48,99
Ursprünglicher Preis
€12,99
-
€48,99
€12,99
-
€48,99
Aktueller Preis
€12,99
Auf Lager
Dieser rechteckige Gummitopfmagnet 43 x 31 x 6 mm trägt zwei M4 Gewindezapfen im Abstand von 25 mm – und genau das ist sein entscheidender Vorteil:...
Vollständige Details anzeigen
Ursprünglicher Preis
€12,99
-
Ursprünglicher Preis
€48,99
Ursprünglicher Preis
€12,99
-
€48,99
€12,99
-
€48,99
Aktueller Preis
€12,99

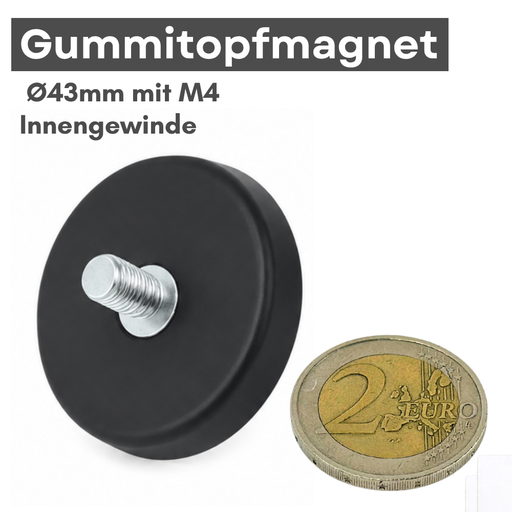

Neodym Magnet Gummitopfmagnet Ø 43 mm M4 Gewindezapfen – hohe 10 kg Haftkraft Schutzbeschichtung
